”圖像視覺”傳感器檢測系統實現全方位的環境顆粒物濃度檢測

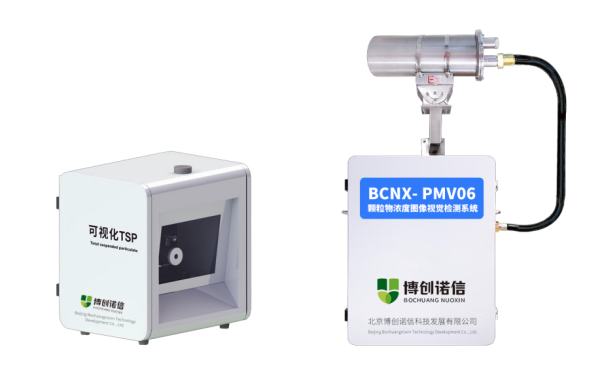

隨著中國經濟和城市化進的飛速發展,中國大氣發生了十分顯著的變化。傳統的大氣污染物現階段已經得到有效控制,但是由于城市汽車數的持續增加,各種污染物呈直線上升趨勢。雖然大氣顆粒物在大氣中只占有比較小的一部分,但是影響的范圍十分廣泛在多個不同的方面對人類的生存環境產生影響。所以,深入研究大氣顆粒物的濃度變化情況具有十分重要的意義。為此,北京博創諾信科技BCNX-PMV06 是我司專門針對大氣顆粒物濃度的監測研發出一款智能型 “圖像視覺”傳感器檢測系統。該系統的采用高靈敏的進口組件，整合多個行業中優異的光機電一體化技術，采用有精密跟蹤功能的紅外激光照明器，配合各種規 格的長焦距的高性能攝像機，實現環境顆粒物濃度檢測。
該系統采用激光器驅動技術，激光凈輸出功率大，使用壽命長，該系統須真正達到標稱的監視距離 5-150 米。采用前向光散方式，激光源與攝像頭部署在檢測范圍的兩端，通過程序無線遙控激光的開閉，激光照明可以自動充滿屏幕，無需人工干預。攝像機模組二次深度開發，夜視效果更佳，聚焦速度理想精準。系統集成大扭距精密云臺，用戶可以實現水平 180°、垂直 110°的無盲區監視，可以進 行精密校準調焦，可實現部署范圍內的無盲區預置，角度分辨率小于 0.01 度。攝像機和激光鏡頭均能預置，最多 20 個預置點、自動巡航掃描、定時執行用戶預定的場景。預置點定位精確，記憶功能可靠，斷電不丟失。
監測對象
在線監測系統集成顆粒物在線監測設備、氣象參數傳感器、數據采集板及信息平臺等技術為一體的開放式污染源在線監測終端。
性能參數
? 顆粒物監測儀采用的監測方法應當符合國家有關固定污染源顆粒物排放 監測或者環境空氣質量中顆粒物監測技術方法要求；執行標準符合 JJG846-2015 要求；數據傳輸通訊協議符合污染物在線監控（ 監測）系統數據傳輸標準 HJ212-2017；
? 數據采集頻率：數據采集與標識按 1 分鐘頻率自動采集，并上傳至數據 處理系統和監控平臺，上傳平臺數據與現場測量數據一致；
? 配備 7 寸液晶顯示屏，可現實監測指標參數，設備系統設置等功能；
? 移動式 SD 卡，隨時更新替換升級程序，本地存儲數據；
? 數據采集控制單元具有數據采集及傳輸設備，用于監測儀的控制、數據 記錄及傳輸?shù)裙δ埽?/p>
? 采用工業級 4G 無線通訊模塊，支持無線 4G 傳輸，也可采用有線網絡傳 輸，保證數據、圖像和視頻的實時傳輸；
? 具備霧炮、霧聯機自動聯動功能，支持擴展聯動控制，提前預留位置；
? 支持斷點續傳功能：當網絡中斷時監測數據可緩存到本地，待網絡恢復 后立即將數據補傳至平臺，保證數據在線率達到 99%；
? 數據存儲：所采集的監測數據，應能自動生成并儲存為通用數據文件， 系統所有數據（包括分鐘數據、小時均值和日均值等）存儲時間不少于三年，設 備本地數據存儲不少于 1 年。
? 整機結構堅固并全密封，表面抗氧化防鹽霧噴涂；抗颶風，可在較大風 速下正常工作。
? 遠程除霜、防霧化功能，防水和耐高低溫特性良好，可以無視各種惡劣 環境全天候工作，可在安保、公路、邊防、海事等項目中可靠使用。
? 為遠程立體空間的空氣質量分析提供一個有效的監測手段。
? 將采集的數據信息傳遞到智能數據管理平臺進行處理，給予客戶多方面 的監測信息。
適用場所
建筑揚塵、沙石場、堆煤場、秸稈焚燒等無組織煙塵污染源排放及居民區、商業區、道路交通、施工區域等的環境空氣質量的在線實時的自動監控。

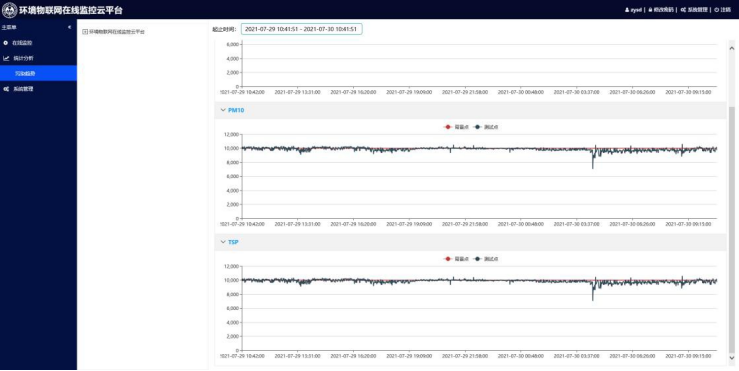

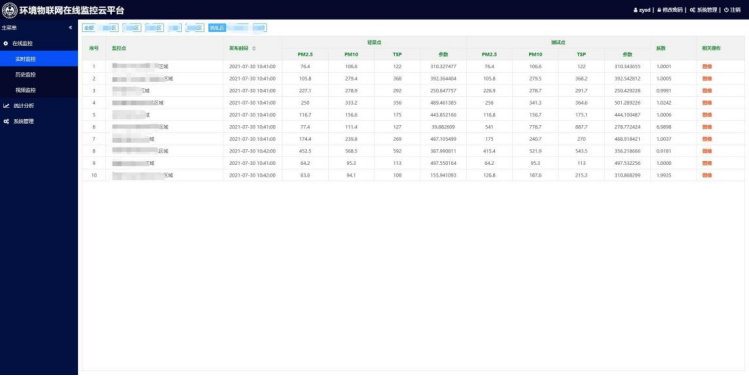

數據平臺系統
監控終端與數據平臺可構成監測系統。終端集成了大氣顆粒物濃度監測、溫濕度及風速風向監測、污染物超標視頻抓拍；數據平臺是一個互聯網架構的網絡 化平臺，終端所得數據均能通過有線或無線網絡及時傳遞到數據平臺便于管控。
監控終端與數據平臺可構成監測系統。

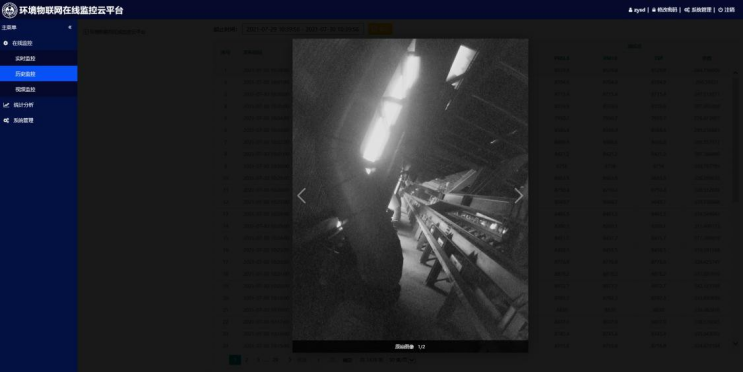

終端集成了大氣顆粒物濃度監測、溫濕度及風速風向監測、污染物超標視頻抓拍；
數據平臺是一個互聯網架構的網絡化平臺，終端所得數據均能通過有線或無 線網絡及時傳遞到數據平臺便于管控。
